產品詳情
HIP高壓球閥（執行器）產品具備承壓壓力高，使用壽命長，分浮動式球閥和耳軸式球閥，最高工作壓力可達20000PSI，多種接口規格可選如NPT,UNF，密封性能好，使用方便；方便各種不同用戶的使用要求，廣泛應用于液壓系統或氣密性試驗中，適用于高壓水清洗、油田與氣田、化工與石化、研究與開發、大學、檢測站等各種場合。）
兩通球閥（非面板安裝）
|
接管 |
型號 |
工作壓力MPA |
連接形式 |
節流口(") |
Cv值 |
|
1/16" O.D. |
15-16AF1 |
103 |
AF1 |
0.052 |
0.09 |
|
1/8" O.D. |
15-16AF2 |
103 |
AF2 |
0.094 |
0.2 |
|
1/4" O.D. |
10-16AF4 |
69 |
AF4 |
0.125 |
0.45 |
|
3/8" O.D. |
10-16AF6 |
69 |
AF6 |
0.25 |
2.7 |
|
1/4" O.D. |
20-16LF4 |
138 |
LF4 |
0.109 |
0.31 |
|
3/8" O.D. |
20-16LF6 |
138 |
LF6 |
0.203 |
1.7 |
|
9/16" O.D. |
20-16LF9 |
138 |
LF9 |
0.25 |
2.7 |
|
1/8" O.D. |
20-16HF2 |
138 |
HF2 |
0.062 |
0.12 |
|
1/4" O.D. |
20-16HF4 |
138 |
HF4 |
0.094 |
0.2 |
|
3/8" O.D. |
20-16HF6 |
138 |
HF6 |
0.125 |
0.45 |
|
9/16" O.D. |
20-16HF9 |
138 |
HF9 |
0.188 |
1.45 |
|
1/8" O.D. |
10-16NFA |
69 |
NPT |
0.25 |
2.7 |
|
1/4" O.D. |
10-16NFB |
69 |
NPT |
0.25 |
2.7 |
|
3/8" O.D. |
10-16NFC |
69 |
NPT |
0.25 |
2.7 |
|
1/2" O.D. |
10-16NFD |
69 |
NPT |
0.25 |
2.7 |
|
備注：與上述球閥配套的氣控執行器代號為：TDA4 和 TSR4 |
|||||
兩通球閥（面板安裝）
|
節流口(") |
接管 |
連接形式 |
工作壓力 |
最小節流口(") |
Cv值 |
A |
型號 |
|

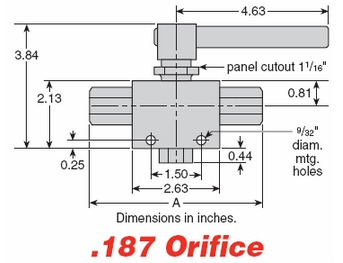

0.187 Orifice |
1/16" |
AF1 |
15,000 psi |
0.052 |
0.09 |
4.19 |
15-71AF1 |
|
1/8" |
AF2 |
15,000 psi |
0.094 |
0.20 |
4.19 |
15-71AF2 |
|
|
1/4" |
AF4 |
10,000 psi |
0.125 |
0.45 |
4.69 |
10-71AF4 |
|
|
3/8" |
AF6 |
10,000 psi |
0.187 |
1.45 |
4.69 |
10-71AF6 |
|
|
1/4" |
LF4 |
20,000 psi |
0.109 |
0.31 |
4.63 |
20-71LF4 |
|
|
3/8" |
LF6 |
20,000 psi |
0.187 |
1.45 |
4.63 |
20-71LF6 |
|
|
9/16" |
LF9 |
20,000 psi |
0.187 |
1.45 |
5.13 |
20-71LF9 |
|
|
1/4" |
HF4 |
20,000 psi |
0.094 |
0.20 |
4.63 |
20-71HF4 |
|
|
3/8" |
HF6 |
20,000 psi |
0.125 |
0.45 |
4.63 |
20-71HF6 |
|
|
9/16" |
HF9 |
20,000 psi |
0.187 |
1.45 |
4.87 |
20-71HF9 |
|
|
1/8" |
1/8"NPT |
15,000 psi |
0.187 |
1.45 |
4.63 |
15-71NFA |
|
|
1/4" |
1/4"NPT |
15,000 psi |
0.187 |
1.45 |
4.63 |
15-71NFB |
|
|
3/8" |
3/8"NPT |
15,000 psi |
0.187 |
1.45 |
4.65 |
15-71NFC |
|
節流口(") |
接管 |
連接形式 |
工作壓力 |
最小節流口(") |
Cv值 |
A |
型號 |
|
0.375 Orifice |
3/8" |
AF6 |
10,000 psi |
0.25 |
2.7 |
5.13 |
10-74AF6 |
|
9/16" |
LF9 |
15,000 psi |
0.312 |
4.22 |
6.25 |
15-74LF9 |
|
|
3/4" |
LF12 |
15,000 psi |
0.375 |
6.08 |
6.67 |
15-74LF12 |
|
|
1" |
LF16 |
15,000 psi |
0.375 |
6.08 |
7.45 |
15-74LF16 |
|
|
1/4" |
1/4"NPT |
15,000 psi |
0.25 |
2.7 |
5.63 |
15-74NFB |
|
|
3/8" |
3/8"NPT |
15,000 psi |
0.375 |
6.08 |
5.63 |
15-74NFC |
|
|
1/2" |
1/2"NPT |
15,000 psi |
0.375 |
6.08 |
5.63 |
15-74NFD |
|
節流口(") |
接管 |
連接形式 |
工作壓力 |
最小節流口(") |
Cv值 |
A |
型號 |
|

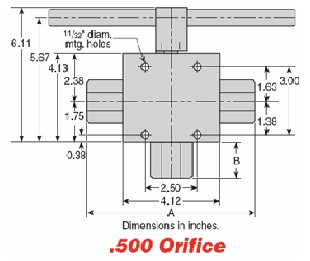

0.5 Orifice |
3/4" |
LF12 |
10,000 psi |
0.500 |
19.3 |
6.56 |
10-80LF12 |
|
1" |
LF16 |
10,000 psi |
0.500 |
19.3 |
7.44 |
10-80LF16 |
|
|
3/4" |
3/4"NPT |
10,000 psi |
0.500 |
19.3 |
6.44 |
10-80NFF |
|
|
1" |
1"NPT |
10,000 psi |
0.500 |
19.3 |
7.44 |
10-80NFH |

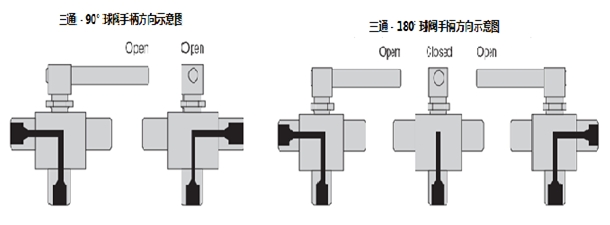

三通球閥（面板安裝）
|
節流口(") |
接管 |
連接形式 |
工作壓力 |
最小節流口(") |
Cv值 |
A |
B |
三通-90°型號 |
三通-180°型號 |
|
0.375 Orifice |
3/8" |
AF6 |
10,000 psi |
0.25 |
1.07 |
5.13 |
0.75 |
10-76AF6 |
10-75AF6 |
|
9/16" |
LF9 |
15,000 psi |
0.312 |
1.67 |
6.25 |
1.06 |
15-76LF9 |
15-75LF9 |
|
|
3/4" |
LF12 |
15,000 psi |
0.375 |
2.4 |
6.67 |
1.18 |
15-76LF12 |
15-75LF12 |
|
|
1" |
LF16 |
15,000 psi |
0.375 |
2.4 |
7.45 |
1.99 |
15-76LF16 |
15-75LF16 |
|
|
1/4" |
1/4"NPT |
15,000 psi |
0.25 |
1.07 |
5.63 |
1.06 |
15-76NFB |
15-75NFB |
|
|
3/8" |
3/8"NPT |
15,000 psi |
0.375 |
2.4 |
5.63 |
1.06 |
15-76NFC |
15-75NFC |
|
|
1/2" |
1/2"NPT |
15,000 psi |
0.375 |
2.4 |
5.63 |
1.06 |
15-76NFD |
15-75NFD |
|
節流口(") |
接管 |
連接形式 |
工作壓力 |
最小節流口(") |
Cv值 |
A |
B |
三通-90°型號 |
三通-180°型號 |
|
0.375 Orifice |
3/8" |
AF6 |
10,000 psi |
0.25 |
1.07 |
5.13 |
0.75 |
10-76AF6 |
10-75AF6 |
|
9/16" |
LF9 |
15,000 psi |
0.312 |
1.67 |
6.25 |
1.06 |
15-76LF9 |
15-75LF9 |
|
|
3/4" |
LF12 |
15,000 psi |
0.375 |
2.4 |
6.67 |
1.18 |
15-76LF12 |
15-75LF12 |
|
|
1" |
LF16 |
15,000 psi |
0.375 |
2.4 |
7.45 |
1.99 |
15-76LF16 |
15-75LF16 |
|
|
1/4" |
1/4"NPT |
15,000 psi |
0.25 |
1.07 |
5.63 |
1.06 |
15-76NFB |
15-75NFB |
|
|
3/8" |
3/8"NPT |
15,000 psi |
0.375 |
2.4 |
5.63 |
1.06 |
15-76NFC |
15-75NFC |
|
|
1/2" |
1/2"NPT |
15,000 psi |
0.375 |
2.4 |
5.63 |
1.06 |
15-76NFD |
15-75NFD |
|
節流口(") |
接管 |
連接形式 |
工作壓力 |
最小節流口(") |
Cv值 |
A |
B |
三通-90°型號 |
三通-180°型號 |
|
0.5 Orifice |
3/4" |
LF12 |
10,000 psi |
0.500 |
7.43 |
6.56 |
1.3 |
10-82LF12 |
10-81LF12 |
|
1" |
LF16 |
10,000 psi |
0.500 |
7.43 |
7.44 |
1.74 |
10-82LF16 |
10-81LF16 |
|
|
3/4" |
3/4"NPT |
10,000 psi |
0.500 |
7.43 |
6.44 |
1.3 |
10-82NFF |
10-81NFF |
|
|
1" |
1"NPT |
10,000 psi |
0.500 |
7.43 |
7.44 |
1.74 |
10-82NFH |
10-81NFH |
球閥氣控執行器
備注：氣控球閥執行器代號：
TSR8——單作用執行器，供氣打開/彈簧關閉；
TDA8——雙作用執行器，供氣打開/供氣關閉；
TSR20——K只適用于0.500 Orifice球閥系列；
