產品介紹：

TT系列微型高壓管接頭總成(測壓管、測壓裝置）規格為1/8"O.D. x 0.020" I.D.,工作壓力60000psi（414MPa），用于液壓、氣壓系統中，測量系統中各點壓力和作為傳導流體介質的管道，該管接頭總成與測壓點接頭配套使用，具有結構，密封可靠、扣壓牢靠，體積小，重量輕，使用簡便等特點，其連接形式為錐面密封式，其他形式可根據需求定做。

規格參數：

通徑：0.5mm /0.02inch；

外徑：3.0mm/0.125inch；

靜態壓力：414MPa（60000psi）；

安全系數：靜載荷時為2.5（static）；動載荷時為4（Dynamic）；

最小彎曲半徑：20mm；

管子材料：316SS；

工作溫度：-40～+120℃；

適用介質：礦物油、水一乙二醇，酒精，汽油，乳化液，磷酸脂。

型號規格：

型號：TT-1-HM4；

型號解釋：

-TT：高壓測壓管；

-1：1米長；

-HM4：接口形式HM4-標準接口，非標接頭請聯系廠家。

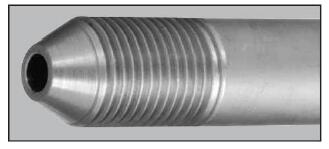

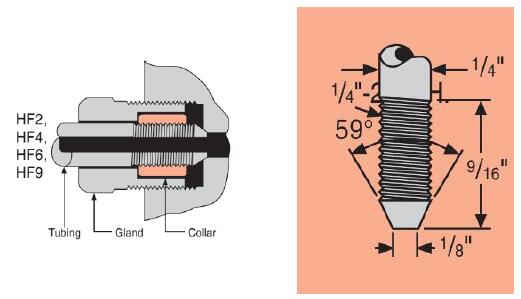

參考高壓連接方式-HM4：
