美國SC氣動液體增壓泵型號選型表：

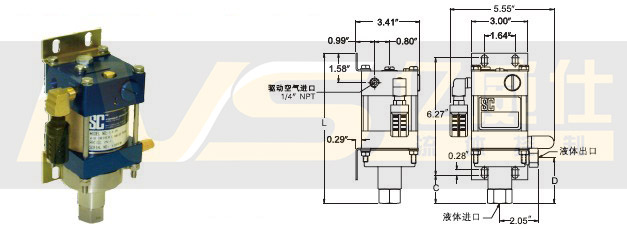

L3（C）系列（7種型號）液壓可達24，375Psi（168Mpa）
安裝尺寸（單位：in【英寸】）
| 標準型號* | 增壓比 | 最大輸出壓力 （驅動壓力0.86MPa） | 每沖程排量 | 液體進口 | 液體出口 | C（in） | D（in） | L（in） | ||
| （Psi） | （MPa） | （in3） | （毫升） | |||||||
| L3-15 | 20：1 | 2250 | 15.5 | 0.27 | 4.43 | 3/8"NPT | 1/4"NPT | 1.5 | 2.43 | 8.02 |
| L3-25 | 31：1 | 3500 | 24.1 | 0.18 | 2.95 | 3/8"NPT | 1/4"NPT | 1.5 | 2.43 | 8.02 |
| L3-35 | 40：1 | 4375 | 30.2 | 0.14 | 2.30 | 3/8"NPT | 1/4"NPT | 1.5 | 2.43 | 8.02 |
| L3-45 | 55：1 | 6125 | 42.2 | 0.10 | 1.64 | 3/8"NPT | 1/4"NPT | 1.5 | 2.43 | 8.02 |
| L3-65 | 79：1 | 8875 | 61.2 | 0.069 | 1.13 | 1/4"NPT | 1/4"NPT | 1.0 | 1.93 | 7.52 |
| L3-105 | 123：1 | 14000 | 96.6 | 0.044 | 0.72 | 1/4"NPT | 1/4"NPT | 1.0 | 1.93 | 7.52 |
| L3-125 | 138：1 | 15600 | 107.6 | 0.044 | 0.72 | 1/4"NPT | 7/16"-20UNF | 1.0 | 1.93 | 7.52 |
| L3-195 | 213：1 | 24375 | 168.1 | 0.038 | 0.62 | 3/8"NPT | 9/16"-18UNF | 2.24 | 2.71 | 8.75 |
*--以上標準型號增壓泵：氣部分密封材質為丁腈橡膠，液壓部分密封材質為丁腈橡膠，液壓柱塞缸體材質為不銹鋼。
典型應用：支架系統、夾緊裝置、螺栓拉升器、扭矩扳手、壓力試驗設備、鋼筋拉伸、剪切及沖壓的動力。適用于所有液壓油、水、去離子水、化學溶劑、軟性化學制品和液化二氧化碳等。
可選碳鋼和不銹鋼泵體：重量輕（6磅），最大外形尺寸3.5"×7"；
啟動壓力低：只需小于15Psi（0.1MPa）的驅動氣壓，L3系列泵是一種快速自動重啟泵；
輸出能力強：最大輸出壓力可達15，600Psi（107MPa），流量可達1.6GPM（6.2L/Min），最大耗氣量僅0.4Nm3/Min（標準狀態下）。
L6系列（3種型號）液壓可達11，200psi（77Mpa）
安裝尺寸（單位：in【英寸】）
| 標準型號* | 增壓比 | 最大輸出壓力 （驅動壓力0.86MPa） | 每沖程排量 | 接口 | ||||
| （Psi） | （MPa） | （in3） | （毫升） | 進氣口 | 液體進 | 液體出 | ||
| L6-40 | 40：3 | 3950 | 27.2 | 6 | 98.2 | 3/4"NPT | 1/4"NPT | 1/2"NPT |
| L6-60 | 69 | 6420 | 44.2 | 3.5 | 57.4 | 3/4"NPT | 1/4"NPT | 1/2"NPT |
| L6-100 | 115 | 11200 | 77 | 2.1 | 34.4 | 3/4"NPT | 1/4"NPT | 1/2"NPT |
10-4系列（9種型號）液壓可達22，000psi（152Mpa）
安裝尺寸（單位：in【英寸】）
| 標準型號* | 增壓比 | 最大輸出壓力（驅動壓力0.69MPa） | 液壓活塞 | 每沖程排量 | ||
| （需潤滑泵） | （Psi） | （MPa） | 直徑 | in3 | （毫升） | |
| 10-4000W003 | 5：1 | 515 | 3055 | 1.625 | 2.59 | 42.50 |
| 10-4000W005 | 10：1 | 965 | 6.66 | 1.188 | 1.39 | 22.80 |
| 10-4000W010 | 15：1 | 1800 | 12.40 | 0.875 | 0.751 | 12.30 |
| 10-4000W015 | 30：1 | 2850 | 19.70 | 0.688 | 0.464 | 7.610 |
| 10-4000W020 | 35：1 | 3550 | 24.50 | 0.625 | 0.384 | 6.30 |
| 10-4000W030 | 55：1 | 5550 | 38.30 | 0.500 | 0.245 | 4.02 |
| 10-4000W050 | 100：1 | 9900 | 68.30 | 0.375 | 0.138 | 2.26 |
| 10-4000W080 | 140：1 | 14000 | 96.60 | 0.313 | 0.096 | 1.57 |
| 10-4000W125 | 220：1 | 22000 | 151.70 | 0.250 | 0.061 | 1.00 |
*--以上標準型號增壓泵：氣部分密封材質為丁腈橡膠，液壓部分密封材質為丁腈橡膠，液壓柱塞缸體材質為銅合金，均可使用于水或油介質。
采用0.69MPa的空氣驅動且負載為空載時氣動泵的最大耗氣量是0.4Nm3/Min（標準狀態下）。在驅動氣壓較低和輸出壓力較高時，空氣的消耗將會隨速度的減慢而減小?？梢园惭b在任意位置，垂直方向更佳。倒置安裝時，應在回路上裝一個排水閥以排掉先導閥腔內的水份。10-4系列泵的氣活塞的直徑為Ф4"和行程為1/4"。

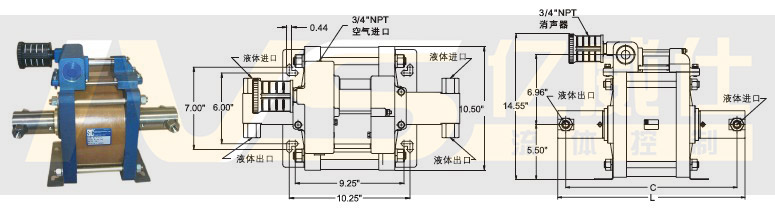

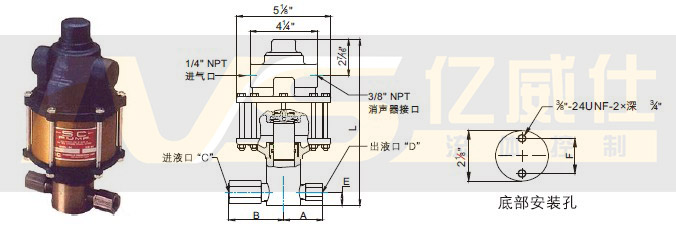

10-5（L）系列（16種型號）液壓可達55，000Psi（379MPa）
安裝尺寸（單位：in【英寸】）
| D5系列 | 10-5系列 | L（in） | A（in） | B（in） | 進液口 | 出液口 | E（in） | F（in） | G（in） |
| 型號（比率） | 型號 | "C"螺紋 | "D"螺紋 | ||||||
| 5 | -003 | 13.125 | 3.500 | 4.750 | 1"NPT | 1/2"NPT | 1.125 | 2.500 | 3.125 |
| 10~20 | -005~-010 | 12.313 | 3.000 | 4.000 | 1"NPT | 1/2"NPT | 1.000 | 1.375 | 2.500 |
| 25~105 | -015~-060 | 10.875 | 3.000 | 3.375 | 1/2"NPT | 1/2"NPT | 1.000 | 0.875 | 2.500 |
| 140~440 | -080~-250 | 11.250 | 2.500 | 2.313 | 3/8"NPT | 3/8"NPT | 0.875 | 0.875 | 2.500 |
| 550 | -350 | 11.118 | 3.750 | 2.313 | 3/8"NPT | 9/16"-18 | 0.875 | 0.875 | 2.500 |
| 標準型號* | 增壓比 | 最大輸出壓力 （驅動壓力0.69MPa） | 液壓活塞直徑 | 每沖程排量 | ||||
自潤滑泵* （新型號） | 自潤滑泵* （舊型號） | 需潤滑泵* （新型號） | （Psi） | （MPa） | （in） | （in3） | （毫升） | |
| 10-5000A003 | D5000A5 | 10-5000A003L | 5：1 | 465 | 3.21 | 2.3750 | 5.540 | 90.9 |
| 10-5000W005 | D5000B10 | 10-5000W005L | 10：1 | 1000 | 6.90 | 1.6250 | 2.590 | 42.5 |
| 10-5000W007 | D5000B12 | 10-5000W007L | 12：1 | 1225 | 8.45 | 1.5000 | 2.210 | 36.2 |
| 10-5000W010 | D5000B20 | 10-5000W010L | 20：1 | 1900 | 13.1 | 1.1875 | 1.390 | 22.8 |
| 10-5000W015 | D5000B25 | 10-5000W015L | 25：1 | 2625 | 18.1 | 1.0000 | 0.981 | 16.1 |
| 10-5000W018 | D5000B30 | 10-5000W018L | 30：1 | 3075 | 21.2 | 0.9375 | 0.861 | 14.1 |
| 10-5000W020 | D5000B35 | 10-5000W020L | 35：1 | 3625 | 25.0 | 0.8750 | 0.751 | 12.3 |
| 10-5000W030 | D5000B55 | 10-5000W030L | 55：1 | 5800 | 40.0 | 0.6875 | 0.464 | 7.61 |
| 10-5000W040 | D5000B70 | 10-5000W040L | 70：1 | 7000 | 48.3 | 0.6250 | 0.384 | 6.30 |
| 10-5000W045 | D5000B85 | 10-5000W045L | 85：1 | 8600 | 59.3 | 0.5625 | 0.310 | 5.08 |
| 10-5000W060 | D5000B105 | 10-5000W060L | 105：1 | 10700 | 73.8 | 0.5000 | 0.245 | 4.02 |
| 10-5000W080 | D5000B140 | 10-5000W080L | 140：1 | 14000 | 96.6 | 0.4375 | 0.188 | 3.08 |
| 10-5000W100 | D5000B195 | 10-5000W100L | 195：1 | 18750 | 129.3 | 0.3750 | 0.138 | 2.26 |
| 10-5000W160 | D5000B280 | 10-5000W160L | 280：1 | 27500 | 189.7 | 0.3125 | 0.096 | 1.57 |
| 10-5000W250 | D5000B440 | 10-5000W250L | 440：1 | 42500 | 293.1 | 0.2500 | 0.061 | 1.00 |
| 10-5000S350-HF4** | D5000S555-HF4** | 10-5000S350L-HF4** | 555：1 | 55000 | 379.3 | 0.2187 | 0.048 | 0.79 |
*--以上標準型號增壓泵：氣部分密封材質為丁腈橡膠，液壓部分密封材質為丁腈橡膠，液壓柱塞缸體材質為銅合金（不銹鋼**），均可使用于水或油介質。
由于從2011年1月1日美國SC公司對原需潤滑泵10-5和10-6系列增壓泵，原自潤滑泵D5和D6系列增壓泵的所有型號的命名規則做調整。
采用0.69MPa的空氣驅動且負載為空載時氣動泵的最大耗氣量是0.8Nm3/Min（標準狀態下）。在驅動氣壓較低和輸出壓力較高時，空氣的消耗將會隨速度的減慢而減小。
可以安裝在任意位置，垂直方向更佳。倒置安裝時，應在回路上裝一個排水閥以排掉先導閥腔內的水份。
10-5L和10-5（D5）系列泵的氣活塞的直徑為Ф512和行程為11/4，性能參數完全一致，后者屬自潤滑產品，不需加裝油霧器對增壓泵進行油霧潤滑。
10-6（L）系列（13種型號）液壓可達65，000Psi（448MPa）
安裝尺寸（單位：in【英寸】）
| D6系列 | 10-6系列 | L（in） | A（in） | B（in） | 進液口 | 出液口 | E（in） | F（in） | G（in） | H（in） |
型號 （比率） | 型號 | "C"螺紋 | "D"螺紋 | |||||||
| 5 | -003 | 19.625 | 4.875 | 2.375 | 11/4"NPT | 1"NPT | 1.500 | 2.500 | --- | 4.000 |
| 10 | -005 | 18.625 | 4.750 | 4.375 | 1"NPT | 1"NPT | 1.375 | 1.375 | 2.375 | 3.000 |
| 20~35 | -010~-020 | 17.063 | 3.000 | 4.000 | 1"NPT | 1/2"NPT | 1.000 | 1.000 | 1.750 | 2.500 |
| 55~180 | -030~-100 | 15.750 | 3.000 | 3.375 | 1/2"NPT | 1/2"NPT | 0.875 | 0.875 | 1.750 | 2.500 |
| 240~330 | -151~-201 | 16.000 | 2.500 | 2.313 | 3/8"NPT | 3/8"NPT | 0.875 | 0.875 | 1.750 | 2.500 |
| 460 | -301 | 16.000 | 3.750 | 2.313 | 3/8"NPT | 9/16"-18 | 0.875 | 0.875 | 1.750 | 2.500 |
| 740 | -402 | 16.250 | 4.250 | 2.313 | 3/8"NPT | 9/16"-18 | 1.125 | 1.126 | 2.375 | 3.000 |
| 標準型號* | 增壓比 | 最大輸出壓力 （驅動壓力0.69MPa） | 液壓活塞直徑 | 每沖程排量 | ||||
自潤滑泵* （新型號） | 自潤滑泵* （舊型號） | 需潤滑泵* （新型號） | （Psi） | （MPa） | （in） | （in3） | （毫升） | |
| 10-6000A003 | D6000B5 | 10-6000A003L | 5：1 | 500 | 3.45 | 3000 | 17.70 | 290.30 |
| 10-6000W006 | D6000B10 | 10-6000W006L | 10：1 | 1000 | 6.90 | 2.125 | 8.900 | 146.00 |
| 10-6000W010 | D6000B20 | 10-6000W010L | 20：1 | 2150 | 14.80 | 1.438 | 4.050 | 66.40 |
| 10-6000W016 | D6000B25 | 10-6000W016L | 25：1 | 2700 | 18.60 | 1.315 | 3.380 | 55.40 |
| 10-6000W020 | D6000B35 | 10-6000W020L | 35：1 | 3600 | 24.80 | 1.125 | 2.490 | 40.80 |
| 10-6000W030 | D6000B55 | 10-6000W030L | 55：1 | 6000 | 41.40 | 0.875 | 1.500 | 24.60 |
| 10-6000W050 | D6000B95 | 10-6000W050L | 95：1 | 9700 | 69.60 | 0.688 | 0.928 | 15.20 |
| 10-6000W080 | D6000B145 | 10-6000W080L | 145：1 | 14400 | 99.30 | 0.563 | 0.623 | 10.20 |
| 10-6000W100 | D6000B180 | 10-6000W100L | 180：1 | 18000 | 124.10 | 0.500 | 0.490 | 8.04 |
| 10-6000W161 | D6000B240 | 10-6000W161L | 240：1 | 23700 | 163.40 | 0.438 | 0.375 | 6.15 |
| 10-6000W201 | D6000B330 | 10-6000W201L | 330：1 | 32300 | 222.70 | 0.375 | 0.275 | 4.51 |
| 10-6000S301-HF4** | D6000S460-HF4** | 10-6000S301L-HF4** | 460：1 | 45800 | 315.90 | 0.313 | 0.193 | 3.17 |
| 10-6000S402-HF4** | D6000S740-HF4** | 10-6000S402L-HF4** | 740：1 | 65000 | 448.30 | 0.250 | 0.123 | 2.02 |
*--以上標準型號增壓泵為氣部分密封材質為丁腈橡膠，液壓部分密封材質為丁腈橡膠，液壓柱塞缸體材質為銅合金（不銹鋼**），均可使用于水或油介質。由于從2011年1月1日美國SC公司對原需潤滑泵10-5和10-6系列增壓泵，原自潤滑泵D5和D6系列增壓泵的所有型號的命名規則做調整。
采用0.69MPa的空氣驅動且負載為空載時氣動泵的最大耗氣量是1.6Nm3/Min（標準狀態下）。在驅動氣壓較低和輸出壓力較高時，空氣的消耗將會隨速度的減慢而減小。
可以安裝在任意位置，垂直方向更佳。倒置安裝時，應在回路上裝一個排水閥以排掉先導閥腔內的水份。
10-6L和10-6（D6）系列泵的氣活塞的直徑為Ф7"和行程為21/2，性能參數完全一致，后者屬自潤滑產品，不需加裝油霧器對增壓泵進行油霧潤滑。

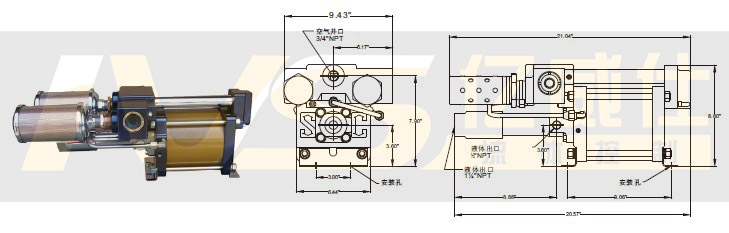

L10系列（5種型號）液壓可達30，000psi（203Mpa）
安裝尺寸（單位：in【英寸】）
| 標準型號 | 增壓比 | 最大輸出壓力 （驅動壓力0.83MPa） | 每沖程排量 | 排氣口 | 液體進口 | 液體出口 | C（in） | L（in） | ||
| （Psi） | （MPa） | in3 | （毫升） | |||||||
| L10-33 | 33：1 | 3500 | 24.1 | 16.84 | 276.2 | 3/4"NPT | 1"NPT | 1"NPT | 17.22 | 19.19 |
| L10-66 | 66：1 | 7500 | 51.7 | 8.59 | 140.9 | 3/4"NPT | 1/2"NPT | 1/2"NPT | 17.10 | 18.70 |
| L10-114 | 114：1 | 12000 | 82.8 | 4.83 | 79.2 | 3/4"NPT | 1/2"NPT | 1/2"NPT | 16.72 | 18.18 |
| L10-177 | 177：1 | 20000 | 137.9 | 3.09 | 50.7 | 3/4"NPT | 1/2"NPT | 13/16"-16 | 17.14 | 18.61 |
| L10-256 | 256：1 | 30000 | 206.9 | 2.15 | 35.3 | 3/4"NPT | 1/2"NPT | 11/8-12 | 16.92 | 18.38 |
氣動液體增壓泵選型注意事項：
要使您訂購的增壓泵處于最佳工作狀態，必須了解以下的參數：
1、驅動氣體的壓力和流量
所有的SC泵和動力單元在連續工作時使用的驅動氣壓不超過100Psi（0.69MPa），在間歇工作時可達到150Psi（1.03MPa）。
2、工作壓力和流量
所有的SC泵和動力單元的工作壓力參照驅動氣壓為70Psi（0.48MPa）時泵輸出壓力和流量。如果泵的最大輸出壓力大于所需的工作壓力，這就要考慮安全措施。
3、輸送液體介質
增壓泵輸送的液體介質是增壓泵選型中需著重考慮的部分。液壓部分的密封材質是由輸送的液體介質所決定的。SC泵可用油、水和大多數液體介質。標準型號的增壓泵的液壓部分主要密封材料是丁晴橡膠（Buna-N），其它密封材料還有氟橡膠（Viton）和亞乙基丙烯（EPR）等，這些密封材料主要用于輸送特殊的介質。標準型號的增壓泵的氣動部分主要密封材料是丁晴橡膠（Buna-N），其他密封材料還有氟橡膠（Viton）等，具體密封材料請向工廠或當?shù)氐姆咒N商咨詢。
4、可接受的體積和重量
對于某些的應用，泵和動力單元的外形尺寸和重量也要重點考慮。
5、10-5L（泵10-5）系列/10-5（原D5）系列，10-6L（泵10-6）系列/10-6（原D6）系列增壓泵建議連續工作時負載壓力不要超過207MPa，間歇工作時可以超過207MPa。
美國SC氣動液體增壓泵新老型號對照表：
| 10-4系列 | 10-5系列 | D5系列 | 10-6系列 | D6系列 | ||||
| 型號 | 增壓比 | 型號 | 增壓比 | 型號 | 增壓比 | |||
| 舊 | 新 | 舊 | 新 | 舊 | 新 | |||
| 0.25 | 003 | 5 | 0.24 | 003 | 5 | .35QR | 003 | 5 |
| 0.5 | 005 | 10 | 0.5 | 005 | 10 | .5QR | 005 | 10 |
| 1 | 010 | 15 | 0.65 | 007 | 12 | 1 | 010 | 20 |
| 1.5 | 015 | 30 | 1 | 010 | 20 | 1.5 | 015 | 25 |
| 2 | 020 | 35 | 1.5 | 015 | 25 | 2 | 020 | 35 |
| 3 | 030 | 55 | 1.75 | 018 | 30 | 3 | 030 | 55 |
| 5 | 050 | 100 | 2 | 030 | 35 | 5 | 050 | 95 |
| 8 | 080 | 140 | 3 | 030 | 55 | 10 | 100 | 180 |
| 12.5 | 125 | 220 | 4 | 040 | 70 | 15 | 151 | 240 |
| 4.5 | 045 | 85 | 20 | 201 | 330 | |||
| 6 | 060 | 105 | 30 | 301 | 460 | |||
| 8 | 080 | 140 | 40 | 402 | 740 | |||
| 10 | 100 | 195 | ||||||
| 16 | 160 | 280 | ||||||
| 25 | 250 | 440 | ||||||
| 35 | 350 | 555 | ||||||
